1.電氣指標

參數	DMA882-CAN
	最小值	典型值	最大值	單位
輸出電流（峰值）	2.1	/	8.2	A
電源電壓（交流）	18	60/70	80	Vac
IO輸入電流	6	10	16	mA
IO輸入電壓	5	/	24	V
絕緣	50	/	/	MΩ

注：輸出電流的最小值為典型參考值，可通過軟件設定至0.1A。

2.接口描述

1)?輸入輸出信號接口

DMA882-CAN有4個輸入和2個輸出信號接口，具體功能說明如下表：

信號	功能說明
IN1+	IO1輸入信號正（5~24V兼容）
IN1-	IO1輸入信號負（5~24V兼容）
IN2+	IO2輸入信號正（5~24V兼容）
IN2-	IO2輸入信號負（5~24V兼容）
COM+	輸入公共端口正端
IN3	IO3輸入信號（用戶可選擇）
IN4	IO4輸入信號（用戶可選擇）
OUT1+	信號輸出正端，集電極開路OC隔離輸出，輸出最大電流100mA，最大上拉電壓24Vdc
OUT1-	信號輸出負端，集電極開路OC隔離輸出，輸出最大電流100mA，最大上拉電壓24Vdc
OUT2+	信號輸出正端，集電極開路OC隔離輸出，輸出最大電流100mA，最大上拉電壓24Vdc
OUT2-	信號輸出負端，集電極開路OC隔離輸出，輸出最大電流100mA，最大上拉電壓24Vdc

注：輸入、輸出功能可通過軟件進行配置。

2）強電接口

DMA882-CAN的電機接口和電源接口對應符號的功能說明如下表：

信 號	功能說明
A＋	兩相步進電機A＋相
A－	兩相步進電機A－相
B＋	兩相步進電機B＋相
B－	兩相步進電機B－相
AC	交流輸入（輸入18Vac～80Vac）
AC

注意：接線過程中切勿將電源接到電機接線端口，否則將燒壞驅動器；

3) CAN通訊接口

DMA882-CAN的CAN端口采用雙聯體帶屏蔽的RJ45端子（采用標準的RJ45規范）。

3. 撥碼開關說明

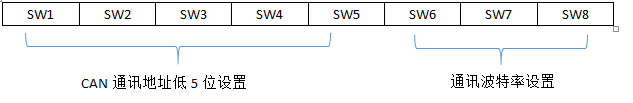

DMA882-CAN總線型驅動電機采用8位撥碼開關設定CAN地址、波特率和終端匹配電阻選擇功能，具體如下圖：

圖2 撥碼開關說明

1) CAN地址設置說明

DMA882-CAN的CAN地址總共有7位，其中低5位CAN地址由撥碼開關SW1~SW5設定，高2位CAN地址通過上位機設置，低5位CAN地址具體設置如下：

CAN地址ID（低五位）	SW1	SW2	SW3	SW4	SW5
1	off	on	on	on	on
2	on	off	on	on	on
3	off	off	on	on	on
4	on	on	off	on	on
5	off	on	off	on	on
6	on	off	off	on	on
7	off	off	off	on	on
8	on	on	on	off	on
9	off	on	on	off	on
10	on	off	on	off	on
11	off	off	on	off	on
12	on	on	off	off	on
13	off	on	off	off	on
14	on	off	off	off	on
15	off	off	off	off	on
16	on	on	on	on	off
17	off	on	on	on	off
18	on	off	on	on	off
19	off	off	on	on	off
20	on	on	off	on	off
21	off	on	off	on	off
22	on	off	off	on	off
23	off	off	off	on	off
24	on	on	on	off	off
25	off	on	on	off	off
26	on	off	on	off	off
27	off	off	on	off	off
28	on	on	off	off	off
29	off	on	off	off	off
30	on	off	off	off	off
31	off	off	off	off	off

備注：1、SW1~SW5全為on為廣播地址，實際應用中不可用；

2、CAN通訊地址修改后，需要重新上電才生效。

2) CAN通訊波特率設置說明

CAN通訊波特率由撥碼開光SW6、SW7和SW8 設定，如下表所示：

波特率（Bit Rate）	SW6	SW7	SW8	注意
20 kbps	on	on	on	波特率修改后，重新上電才生效
50 kbps	off	on	on
100 kbps	on	off	on
125 kbps	off	off	on
250 kbps	on	on	off
500 kbps	off	on	off
1 Mbps	on	off	off
1 Mbps?（出廠值）	off	off	off

3）總線通訊電纜

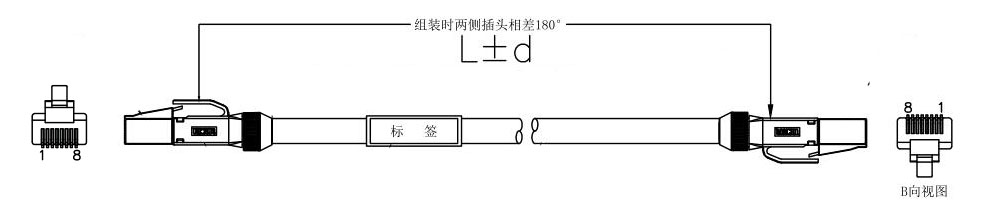

外形尺寸

型號規格

型號	長度（L）	公差
CABLE-TX0M1-BUS RoHS	100mm	±10mm
CABLE-TX0M2-BUS RoHS	200mm	±10mm
CABLE-TX0M3-BUS RoHS	300mm	±10mm
CABLE-TX0M5-BUS RoHS	400mm	±10mm
CABLE-TX1M0-BUS RoHS	1000mm	±10mm
CABLE-TX1M5-BUS RoHS	1500mm	±10mm
CABLE-TX2M0-BUS RoHS	2000mm	±10mm
CABLE-TX3M0-BUS RoHS	3000mm	±10mm
CABLE-TX5M0-BUS RoHS	5000mm	±10mm
CABLE-TX7M0-BUS RoHS	7000mm	±10mm
CABLE-TX10M0-BUS RoHS	10000mm	±10mm
CABLE-TX15M0-BUS RoHS	15000mm	±10mm
CABLE-TX20M0-BUS RoHS	20000mm	±10mm

4) CAN終端電阻選擇

注：在網絡最末端需要連接一個終端電阻

型號	圖示
CAN總線終端電阻RJ45式端子

4. 使用環境及參數

冷卻方式		自然冷卻或強制風冷
使用環境	場合	不能放在其它發熱的設備旁，要避免粉塵、油霧、腐蝕性氣體，濕度太大及強振動場所，禁止有可燃?xì)怏w和導電灰塵；
	溫度	0~50℃
	濕度	40~90%RH
	振動	10~55Hz/0.15mm
保存溫度		-20℃～65℃
重量		約570克
